Grunden för ett säkert och problemfritt maskinarbete
Kopplingen mellan traktor och redskap utsätts för mycket stora vridmoment, stötar och föränderliga belastningar under fältarbete. När ett kraftuttagsdrivet redskap lyfts, sänks, svänger eller arbetar i ojämn terräng förändras avståndet mellan traktorns kraftuttag och redskapets växellåda hela tiden. Samtidigt ska trepunktslyften bära redskapets vikt och hålla det i rätt arbetsläge. Det viktiga är därför att se traktorn, trepunktslyften och k-axeln som ett sammanhängande system, inte som separata komponenter.
Många haverier och allvarliga olyckor börjar med detaljer som verkar små: en felaktigt kapad kraftöverföringsaxel, otillräckligt profilöverlapp, en toppstång som står i fel vinkel eller ett stabiliseringsstag som lämnar redskapet med för stort sidospel. Följden kan bli vibrationer, överhettade knutkors, skadade växellådor, avbrutna axlar eller att ett redskap lossnar. Genom systematiska mätningar, rätt inställningsrutiner och förebyggande underhåll går det att skapa en betydligt tryggare och mer vibrationsfri arbetsmiljö.
Geometrin i trepunktslyften som stabiliserar redskapet
En säker koppling börjar med rätt geometri. Dragarmarna ska ställas så att redskapet hamnar centrerat bakom traktorn och får en stabil arbetsposition. Lyftarmarnas höjd justeras normalt med traktorns reglering och nivåjustering, medan stabiliseringsstag eller svängbegränsare används för att begränsa redskapets rörelse i sidled. För stort sidospel kan göra att redskapet slår fram och tillbaka, särskilt vid körning på ojämn mark eller när ett roterande redskap tar ojämn belastning.
Kontrollera att rätt kategori på traktorns trepunktslyft används tillsammans med passande tappar, kulor, låssprintar och lyftarmsfästen. Improviserade lösningar, till exempel bultar eller olämpliga sprintar, kan böjas eller falla ur. Lyftarmarna ska vara så symmetriska som konstruktionen medger, och båda sidorna ska låsas på ett sätt som hindrar oavsiktlig förändring under körning. En snabb kontroll av slitna hål, böjda tappar och spruckna svetsar är särskilt viktig på äldre traktorer och redskap.
Toppstången styr redskapets lutning framåt och bakåt. Den påverkar därmed både arbetsvinkeln och hur mycket vikt som överförs till traktorns bakaxel. En felaktigt inställd toppstång kan göra att redskapet skär för djupt, tappar markkontakt eller belastar kraftöverföringen onödigt hårt. Börja med grunden: placera redskapet på plan mark, justera dragarmarna så att redskapet står rakt och använd därefter toppstången för att finjustera arbetsläget.
Praktiska kontroller som bör ingå före körning är:
- Kontrollera att dragarmarnas tappar och låssprintar är rätt dimensionerade och helt insatta.
- Ställ stabiliseringsstag eller svängbegränsare så att sidrörelsen är tillräcklig för arbetet, men inte större än nödvändigt.
- Kontrollera att lyftarmarna står symmetriskt och att ingen justering är gängad så långt att tillräcklig hållfasthet saknas.
- Justera toppstången så att redskapets arbetsvinkel stämmer med tillverkarens anvisningar.
- Kontrollera hela lyftområdet innan kraftuttaget kopplas in, inklusive högsta och lägsta läge.
Forskning och utbildningsmaterial från Cornell Small Farms om säker användning av trepunktslyft lyfter särskilt fram riskerna med saknade stabiliseringsstag, felaktiga lyftkomponenter och dåligt justerade nivåmekanismer. Rätt geometri förbättrar inte bara säkerheten, utan minskar också sidokrafter och onödigt slitage på tappar, bussningar och redskapets ram.
Mätning och anpassning av kraftöverföringsaxelns längd
Kraftöverföringsaxeln måste kunna följa trepunktslyftens rörelse utan att bottnas eller dras isär. Det finns ingen universell axellängd som passar alla kombinationer av traktor och redskap. Avståndet mellan kraftuttag och redskapets drivaxel varierar med traktormodell, redskapets konstruktion, toppstångens längd och den valda arbetspositionen. Därför ska axeln mätas i den faktiska kombination som ska användas.
Det kortaste avståndet uppstår inte alltid i det läge som först verkar uppenbart. När redskapet lyfts kan vinkeln förändras och axeln tryckas ihop kraftigt. När redskapet sänks eller traktorn och redskapet rör sig över en svacka kan axeln i stället förlängas. Kontrollera därför hela rörelseområdet, inte bara arbetsläget. Profilrören ska ha tillräckligt överlapp även vid maximal utdragning, samtidigt som det ska finnas ett tydligt spelrum innan axeln bottnar i det mest komprimerade läget.
En vanlig vägledning är att behålla minst ungefär en tredjedel av profilens längd i överlapp vid maximalt utdrag. I bottenläget anges ofta ett spelrum på cirka 25 till 50 millimeter, men exakta krav kan variera mellan axeltyper och tillverkare. Tillverkarens instruktioner har alltid företräde. Om mätningen visar att axeln inte kan anpassas inom säkra gränser ska en annan axel eller en annan kopplingslösning väljas. En axel som bottnar kan överföra mycket stora krafter till både kraftuttag och redskapets växellåda.
- Ställ traktorn och redskapet på ett plant och stabilt underlag. Stäng av motorn, lägg i parkeringsbromsen och säkra redskapet mot rörelse.
- Placera trepunktslyften i det läge där avståndet mellan kraftuttaget och redskapets anslutning är kortast. Mät axelns erforderliga komprimerade längd och markera det maximala tillåtna insticket.
- För lyften till det läge där axeln blir längst. Kontrollera att profilrören fortfarande överlappar tillräckligt och att de inte riskerar att separera.
- Markera lika mycket på båda profilrören om axeln måste kortas. Skyddsrören ska också kortas enligt tillverkarens metod, så att skyddet fortfarande täcker de roterande delarna.
- Låt kapning och anpassning utföras av person med rätt kunskap och verktyg. Grada av alla snittytor noggrant, avlägsna metallspån och kontrollera att profilerna kan glida utan att kärva.
- Smörj glidprofilerna enligt instruktionen, montera tillbaka skydden och kontrollera att skyddets lager och fästkedjor fungerar innan provkörning.
Efter varje ändring ska axeln provas genom hela trepunktslyftens område med motorn avstängd. Kontrollera dessutom att axeln inte tar i dragarmar, toppstång, skydd eller redskapets ram vid svängning. Det räcker inte att den passar när traktorn står rakt bakom redskapet. Säkerhetsmarginalen måste finnas även när utrustningen arbetar i de lägen som faktiskt används.
Knivskarpa vinklar och knutkors utan skadliga vibrationer
En standardaxel med kardanknut överför inte rotation helt jämnt när knutkorset arbetar i vinkel. Hastigheten varierar under varje varv, och variationen blir störst när vinkeln ökar. För att variationerna från traktorsidan och redskapssidan ska ta ut varandra måste knutkorsens arbetsvinklar vara lika stora och ligga i rätt fas i förhållande till varandra. Om vinklarna skiljer sig kan resultatet bli pulserande rotation, vibrationer och kraftiga belastningstoppar.
För att göra det tydligt ska traktorn och redskapet stå i den arbetsposition där axeln normalt används. Mät eller bedöm vinkeln vid båda knutkorsen och kontrollera att axeln inte arbetar med en onödigt skarp vinkel. Vid snäva svängar, stora höjdskillnader eller redskap som måste kunna lyftas högt kan en vidvinkelknut eller en axel med vidvinkelkonstruktion behövas. En sådan lösning löser dock inte alla problem. Även vidvinkelaxlar har angivna gränser för kontinuerlig och kortvarig drift.
| Driftförhållande | Standardknut | Vidvinkelknut | Rekommenderad åtgärd |
|---|---|---|---|
| Kontinuerlig drift | Under 25 grader | Under 25 grader enligt angiven konstruktion | Håll vinkeln så liten och jämn som möjligt |
| Kortvarig drift | Under 45 grader | Under 80 grader | Använd endast inom tillverkarens tids- och vinkelgränser |
| Över angiven korttidsgräns | Endast stillastående | Endast stillastående över 80 grader | Stäng av kraftuttaget före kraftig vinkelförändring |
Tabellen är en generell översikt från typiska användningsanvisningar för kraftöverföringsaxlar. Den specifika axelns bruksanvisning gäller alltid, eftersom knutkors, kopplingar och vidvinkelkonstruktioner kan ha olika begränsningar. Walterscheid anger exempelvis för vissa vidvinkelaxlar en rekommenderad gräns på upp till 80 grader för själva vidvinkelfunktionen, medan kontinuerlig drift kräver betydligt mindre och jämnare vinkel. Kontrollera alltid kompatibilitet, varvtal, vridmoment och utrymme innan en sådan axel används.
Vibrationer ska aldrig avfärdas som ett normalt arbetsljud. Stanna, säkra maskinen och undersök om skyddet är skadat, om ett knutkors har glapp, om profilrören kärvar eller om axeln arbetar snett. Fortsatt körning med vibrationer kan snabbt förvandla ett mindre fel till ett haveri.
Skyddsutrustning och funktionskrav vid användning av burna redskap
K-axelns skydd ska vara helt, rätt monterat och fritt från sprickor, deformationer och delar som kan fastna. Kontrollera skyddsrör, skyddstrattar, lager och fästkedjor före varje användning. Fästkedjorna ska hindra skyddet från att rotera med axeln, men samtidigt ha tillräcklig rörelsefrihet för att inte slitas av när redskapet lyfts eller svänger. Ett skydd som snurrar med axeln är inte ett fungerande skydd.

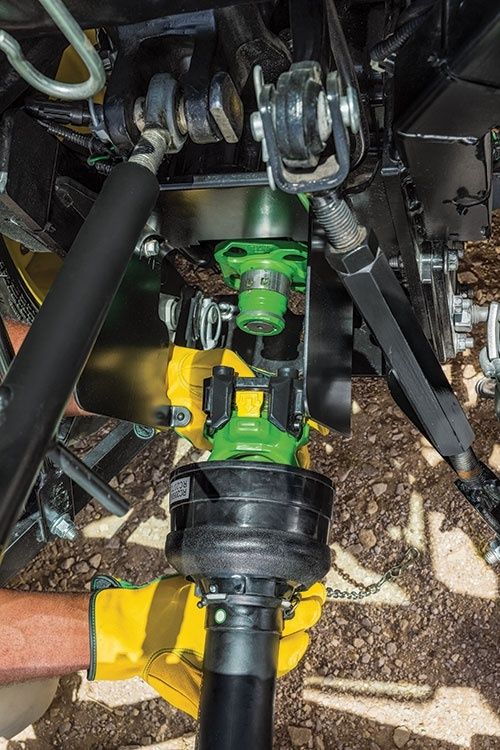

Snabbkopplingsstift, låsknappar och spärrkragar på kraftuttagstappen ska gå helt i låst läge. Dra i axeln efter anslutning för att kontrollera att den inte kan dras av utan att låsningen frigörs. Samma kontroll ska göras vid redskapets anslutning. Ingen person får vistas nära en roterande k-axel, och löst sittande kläder, handskar eller verktyg får inte komma nära axeln under drift.
Arbetsgivare ska enligt Arbetsmiljöverkets regler bedöma risker, se till att arbetsutrustningen är lämplig och ordna nödvändigt underhåll, kontroll och instruktion. Det gäller även att begränsa tillträdet när utrustningen innebär särskilda risker. Vid arbete med sprutor och andra växtskyddsredskap tillkommer särskilda krav på utbildning, dokumentation, funktionstest och användning. Läs Jordbruksverkets regler och krav för att använda växtskyddsmedel innan arbetet påbörjas.
- Inspektera skyddsrör, skyddstrattar, lager och fästkedjor innan axeln kopplas in.
- Kontrollera att kraftuttagets låsning är helt engagerad och att axeln inte kan separera oavsiktligt.
- Använd rätt personlig skyddsutrustning och följ redskapets bruksanvisning.
- Utför aldrig justering, rengöring eller felsökning med motorn igång eller kraftuttaget inkopplat.
- Dokumentera kontroller, funktionstest och underhåll när verksamhetens krav eller lagstiftning kräver det.
Sprutor ska dessutom vara i fullgod mekanisk funktion och ha den spridningskontroll som krävs för användningen. Från 2026 gäller nya krav på dokumentation för yrkesmässig användning av växtskyddsmedel, och digital dokumentation ska användas från 2027 enligt Jordbruksverkets information. Planera därför rutinerna i god tid, särskilt om samma traktor används för flera redskap och arbetsuppgifter.
Rutiner som förlänger livslängden på maskinparken
En kort dockningskontroll kan förebygga både stillestånd och personskador. När redskapet är anslutet ska du kontrollera att alla trepunktskopplingar är låsta, att dragarmarna står rätt, att stabiliseringsstagen ger lagom sidospel och att toppstången håller rätt arbetsvinkel. Därefter kontrolleras k-axelns längd i det faktiska lyftområdet, profilöverlappet, skyddens skick och knutkorsens vinklar. Först när alla delar är säkra kopplas kraftuttaget in.
- Ställ traktorn stabilt och säkra redskapet mot rörelse.
- Kontrollera tappar, kulor, sprintar, toppstång och stabiliseringsstag.
- Kontrollera k-axelns skydd, låsningar, överlapp och rörelsefrihet.
- Lyssna efter nya ljud och avbryt om vibrationer uppstår.
- Smörj knutkors, glidprofiler och skyddslager enligt axeltillverkarens intervall.
- Efter säsongens körtimmar, rengör utan att rikta hård vattenstråle direkt mot lager och tätningar och gör en noggrann slitagetillsyn.
Smörjning ska ske med rätt fett och med den frekvens som anges för den aktuella axeln. Många standardanvisningar anger smörjning av smörjnipplar före användning och minst var åttonde driftstimme, medan vissa moderna konstruktioner har andra intervall, exempelvis en gång per säsong eller efter ett angivet antal timmar. Tillverkarens instruktioner gäller alltid. Slitna knutkors, glappande skyddslager och skadade profilrör ska åtgärdas innan nästa arbetspass.
Det viktigaste är att varje justering görs med kraftuttaget urkopplat, motorn avstängd och startnyckeln uttagen. Vänta tills alla roterande delar står helt stilla och säkra redskapet innan du går mellan traktor och maskin. När mätning, geometri, skydd och underhåll hanteras metodiskt blir kopplingen både säkrare och mer driftsäker, samtidigt som onödigt slitage och kostsamma haverier minskar.
